安裝管道要求

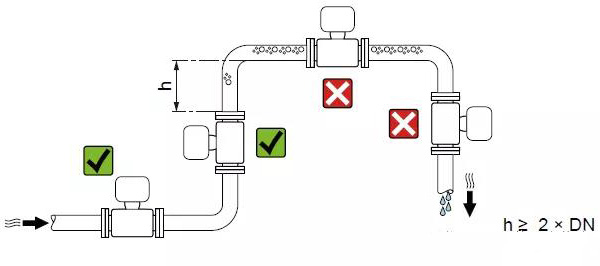

管路必須完全充滿液體。保證管路始終充滿液體至關重要，否則流量顯示會受到影響，而且還會出現測量錯誤。管路結構的設計必須要保證測流管始終充滿流體。當流體有分流或含有固體顆粒沉淀物時，建議使用垂直安裝。但采用垂直安裝時，要遵循流體從下到上的走向，以保證管路充滿流體。

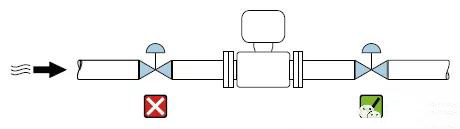

避免氣泡。如果有氣泡進入流量管，流量顯示會受到影響，而且還會出現測量錯誤。當流體中含有氣泡時，管路設計時必須防止氣泡積累在測流管中。如果在測流管附近存在閥門，盡量將管布置在閥門上游，可避免壓力減小產生氣泡。

不建議將傳感器安裝在控制閥后方。

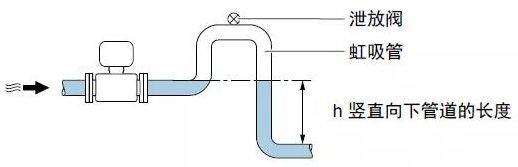

在豎直向下管道中安裝時(h ≥ 5 m (16.4 ft))，需要在傳感器的下游管道中安裝帶泄放閥的虹吸管， 避免出現低壓，以及抽壓時損壞測量管。此措施還可以防止系統的測量精度降低。

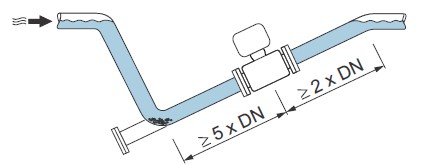

在非滿管管道中安裝時傾斜放置的非滿管管道需要安裝泄放裝置。
