關于丙酮流量計適用范圍說明與在線校準規范解讀
點擊次數：2655 發布時間：2021-01-03 08:37:11
丙酮流量計在工業排污、城市管道供水、企業內部液體計量等方面使用較多，對其測量準確度要求較高，但受一些客觀因素影響，丙酮流量計無法拆卸送檢，給周期檢定帶來困難。即使丙酮流量計可以拆下送檢，但實驗室檢定合格之后現場使用也可能出現計量不準的情況，很多丙酮流量計使用者希望能提供現場檢測。由蘇州市計量測試院等單位承擔制定起草的 JJF（蘇）228-2019《丙酮流量計在線校準規范》于 2019 年 5 月 9 日經江蘇省市場監督管理局批準發布，自 2019 年 9 月 1 日起實施。
一、適用范圍的說明
本規范適用于在封閉管道中安裝的測量滿管液體介質的丙酮流量計在線校準，對于測量不滿管液體介質的丙酮流量計不適用。
丙酮流量計是利用法拉*電磁感應定律，在封閉管道中，設置一個與流動方向相垂直的磁場，通過測量導電液體在磁場中運動所產生的感應電動勢推算出流量。當測量管中液體未被充滿時，管道內可能會含有大量的氣泡，丙酮流量計會出現兩種情況，一種是當測量管內的液體超過丙酮流量計電極水平面時，流量計所顯示流量值會包含氣泡所占據的那部分體積，造成流量誤差；另一種是當測量管內的液體低于電極水平面時，電極無法正常工作，輸出就不穩定或波動，流量計不能測出電動勢，根本無法計量。
二、校準條件的要求
校準條件中，場地要滿足安全操作的要求。污水處理廠的排污管道一般安裝在地下，測量污水排放的丙酮流量計會安裝在預留測量井內，此類流量計的校準需要檢測人員下到井內測量，測量前一定要確保井內空氣等環境對人體不會造成傷害。還有一些企業使用的丙酮流量計及管道在地面以上很高的位置，檢測人員校準時要借助梯子等工具安全操作。丙酮流量計前后直管段應滿足相應的要求，確保流體流經丙酮流量計處是湍流狀態。前后直管段要滿足使用說明書的要求，如說明書中沒有規定的，則流量計前直管段應至少 10 倍公稱通徑（10DN），后直管段應至少 5DN 的要求。
三、校準方法的選取

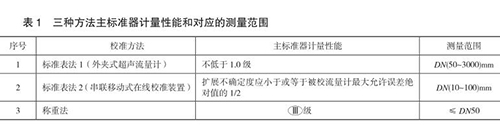

本規范包含三種校準方法，分別為標準表法 1（外夾式超聲流量計）、標準表法 2（串聯移動式在線校準裝置）和稱重法，編制組對每種方法進行了大量的實驗，并積極與丙酮流量計生產廠家及用戶溝通探討，積累了豐富的經驗，獲得了大量的實驗數據，*終確定三種方法的主標準器計量性能和對應的測量范圍，如表 1 所示。
三種方法的標準器準確度、測量范圍和連接方式各不相同，標準表法 1 是標準表夾在與被校流量計串聯的管道外壁上進行校準；標準表法 2 是校準裝置與被校流量計串聯校準；稱重法是將流過被校流量計的液體通過閥門控制排到電子天平上進行校準。校準人員應根據被校丙酮流量計的口徑大小、現場使用條件，以及測量準確度要求等選擇合適的校準方法。
四、校準點的確定
丙酮流量計在線校準流量點一般選擇 1~3 個，每個流量點校準次數不少于 3 次。校準流量點應與流量計實際工作所需的流量點相同或接近，或者根據使用者指定的校準點要求選擇。
五、標準表溯源的要求
三種方法標準器的測量范圍應覆蓋被校流量計的測量范圍。標準表法 1 中，超聲波流量計在實驗室不同管道口徑和不同管道材質標定的系數各不相同，為提高在線校準準確度，應將超聲流量計的換能器探頭在實驗室用不同管徑、不同材質的管道進行流量修正系數的標定，標準表現場使用時的條件與實驗室溯源的條件應保持一致或接近。
六、復校時間的間隔
依據JJG1033-2007《丙酮流量計檢定規程》規定，準確度等級低于 0.2 級的流量計檢定周期為 2 年，這是針對實驗室檢定的要求。丙酮流量計現場校準的條件不如實驗室，而且現場使用的條件經常在變，很多使用者希望增加校準頻次來判斷流量計的運行變化情況。因此，丙酮流量計的復校時間間隔由被校單位根據實際使用情況確定，復校時間間隔不宜超過2年。
